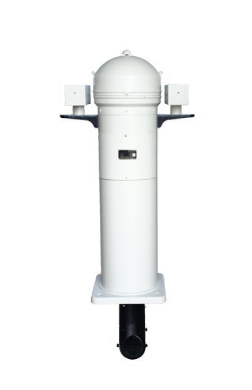

CGT-165
Компас на нактоузе
Цена: 623403 руб.
Поставляется под заказ
«Корд-Группа» — дистрибьютор Ruian Shunfeng Navigation Instruments Co., ltd.
Проецирующий магнитный компас серии CGT-165 — это высококачественный надежный вертикальный жидкостный магнитный компас. Он спроектирован и изготовлен в соответствии с национальным стандартом GB/T 14108-93 "Основные технические условия для морского магнитного компаса класса А" и в полностью удовлетворяет требованиям стандарта IS0449 и IMO для соответствующих навигационных средств. Изделие характеризуется высокой точностью, стабильностью параметров и сохраняет работоспособность в течение длительного времени в морских условиях.
Изделие может использоваться как стандартный магнитный компас, так и рулевой магнитный компас, и позволяет избежать проблем, связанных с монтажом в стесненных условиях рулевой рубки и трудностей при настройке в металлическом помещении. Изделие также пригодно для установки в консоли.
Проекционная труба вставляется непосредственно в нижнюю часть компаса из рулевой рубки. Преимуществом такой установки являются простота монтажа, удобство в обслуживании. Разборка для очистки объектива также несложна.
| Наименование параметра | Значение |
|---|---|
| Диаметр картушки | 165 мм |
| Цена деления шкалы | 0 – 360 град, 1 градус/деление |
| Рабочая температура | -30 - +60 градусов |
| Погрешность курса | <=0,5 град. |
| Полупериод (H=35 мкТ, Т=20+-3 град. Цельсия) | >=8,62 сек |
| Девиация трения (H=35 мкТ, Т=20+-3 град. Цельсия) | <=0,09 град. |
| Компенсация полукруговой девиации | 1 – 45 град. |
| Компенсация четвертной девиации | 1 – 6 град. (магнитное склонение 45 град.) |
| Компенсация креновой девиации | -75 - +75 мкТ |
| Коэффициент увеличения изображения | Около 2 раз |
| Электропитание подсветки | 220В перем. тока, 24В пост. тока |
| Внешние размеры | 750 х 490 х 1350 мм (без длины объектива) |
| Диаметр монтажных отверстий | Диам. отв. 14 мм, расположены по кругу диам. 420 мм |
| Вес нетто | 69 кг |
| Вес брутто | 79 кг |
Составные части
| Наименование | Описание |
|---|---|
| Магнитный компас | Длина проекционной трубы – 300 мм. Может быть снабжена специальными объективами по запросу заказчика. |
| Блок управления подсветкой | Поставляются монтажные болты |
| Основание проектора (деревянная опора) | 410 х 410 х 100 мм |
| Оборудование для калибровки (в кейсе) | Магнитный стержень для компенсатора полукруговой девиации 12шт Железная пластина для компенсатора четвертной девиации 11шт Магнитный стержень для компенсатора креновой девиации 3шт Железный стержень для компенсатора широтной девиации 10шт. |
| Запасные части | Проекционная лампа 10шт. Круглое стекло и зеркало 1шт Компасная жидкость 2 бутылки. Манжеты горизонтального шпинделя и компаса 2шт. |

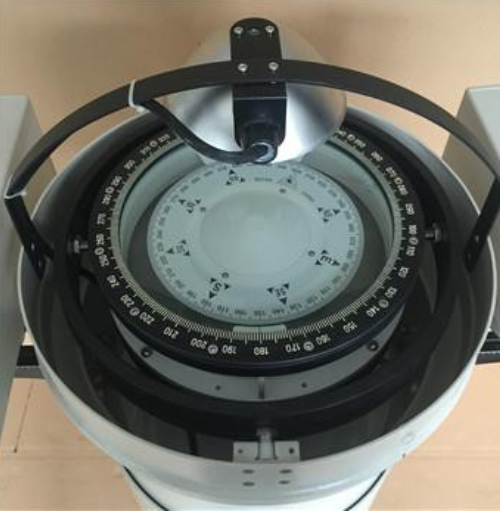

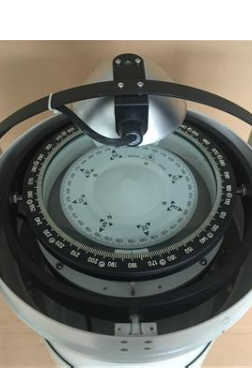

Котелок компаса: котелок смонтирован на кардане, тип компаса – жидкостный, наружным диаметром 246 мм. В центре стекла котелка расположен замок для крепления датчика курса или азимутального кольца. Полный магнитный момент – не менее 1700 сГс. Ось изготовлена из платиново-иридиевого сплава. Опора - из полудрагоценного камня. Расположенная внизу расширительная емкость обеспечивают отсутствие пузырьков в котелке компаса при изменении окружающей температуры.
Нактоуз: выполнен из алюминия, не подвержен коррозии. Сверху смонтировано подсвечивающее устройство для получения проекции. Карданный подвес обеспечивает горизонтальность котелка при крене до 40 градусов. На нактоузе размещены несколько устройств для устранения девиации.

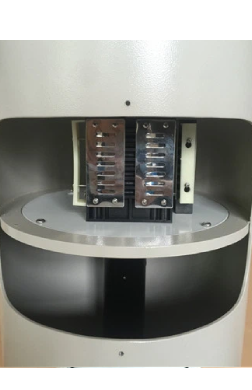

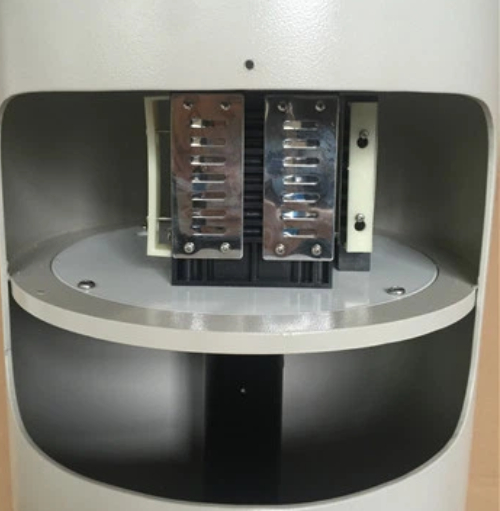

Устройство для устранения полукруговой девиации. В верхней части нактоуза имеются два держателя магнитных стержней с 14 отверстиями диаметров 6,7 мм и длиной 100 мм в каждом. В соответствии с потребностями, имеется возможность вставить нужное количество стержней и перемещать их вверх-вниз и вправо-влево. Процесс устранения девиации несложен, результаты точны и надежны.
Устройство для устранения креновой девиации. Это цилиндр с отверстием, размещенный посередине между верхней и нижней площадками нактоуза. Настройка выполняется при помощи двух магнитных стержней диаметром 7,5 и длинами 50 и 75 мм, путем перемещения их в ограниченных пределах.
Устройство для устранения четвертной девиации. В верхней части нактоуза симметрично с левой и с правой стороны смонтированы две прямоугольных коробки. В каждую коробку могут быть вставлены по пять пластин мягкого магнитного сплава (каждый лист размеров 0,5 х 100 х 300 мм). В соответствии с актуальными условиями, пользователь может уменьшить количество установленных пластин, изменить расстояние между коробками и котелком компаса или выполнить точную настройку с помощью этих пластин.
Устройство для устранения широтной девиации. Это устройство представляет собой длинный цилиндр из алюминия и устанавливается перед нактоузом (в направлении носа судна). Под крышкой которого имеется пять отверстий, в которые устанавливаются 5 железных стержней. Всего в поставку включены 10 таких стержней. При необходимости два коротких магнитных стержня могут быть объединены в один длинный для изменения направления магнитного поля.
Труба с объективом и проецирующее устройство

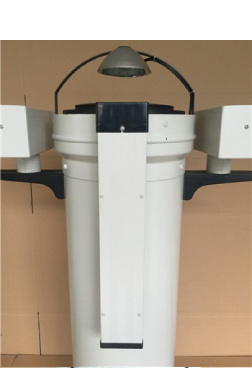

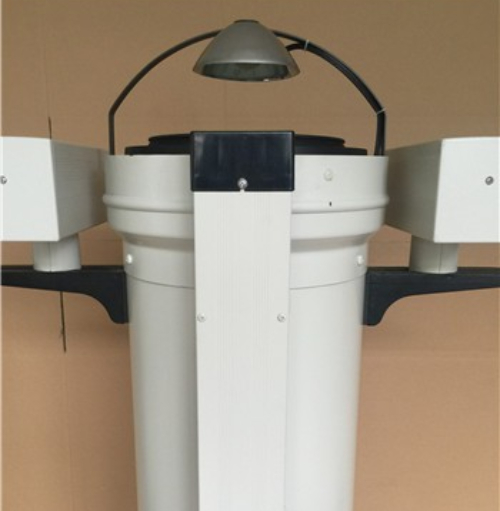

Источник света для проекции размещен в верхней части нактоуза, и легко снимается после удаления крепежных винтов. Он состоит из проекционной 24В-лампы, крышки проекционной лампы и разъема. Труба с объективом встроена в нактоуз, световой поток проходит от источника света, проходит непосредственно через картушку котелка компаса, через объектив и отображает часть показаний картушки на отражающее зеркало. Положение этого зеркала может изменяться как по горизонтали, так и по вертикали. Объектив выдвигается из трубы, и высота его расположения настраивается в пределах +-50 мм в зависимости от поля зрения рулевого. В поле зрения находится не менее 20% всего картушки по двум сторонам от средней линии. Коэффициент увеличения объектива – порядка двух раз.
Крышка компаса. Выполнена из алюминиевого сплава и снабжена жалюзи.
Блок управления подсветкой. Блок управления подсветкой должен монтироваться на консоли в рулевой рубке. На лицевой панели блока размещены потенциометр и переключатель электропитания, предназначенные для регулировки интенсивности подсветки и переключения между источниками электропитания.
